Дефекты канализационных труб на видео: трещины, стыки и корни
Тёмная линия на стенке может оказаться трещиноподобным следом, налётом или тенью. Ступенька в кадре может указывать на смещение стыка, но один ракурс не показывает точный размер дефекта и его влияние на работу сети. Камера фиксирует доступную внутреннюю поверхность; технический вывод требует учитывать условия осмотра и применимую методику.

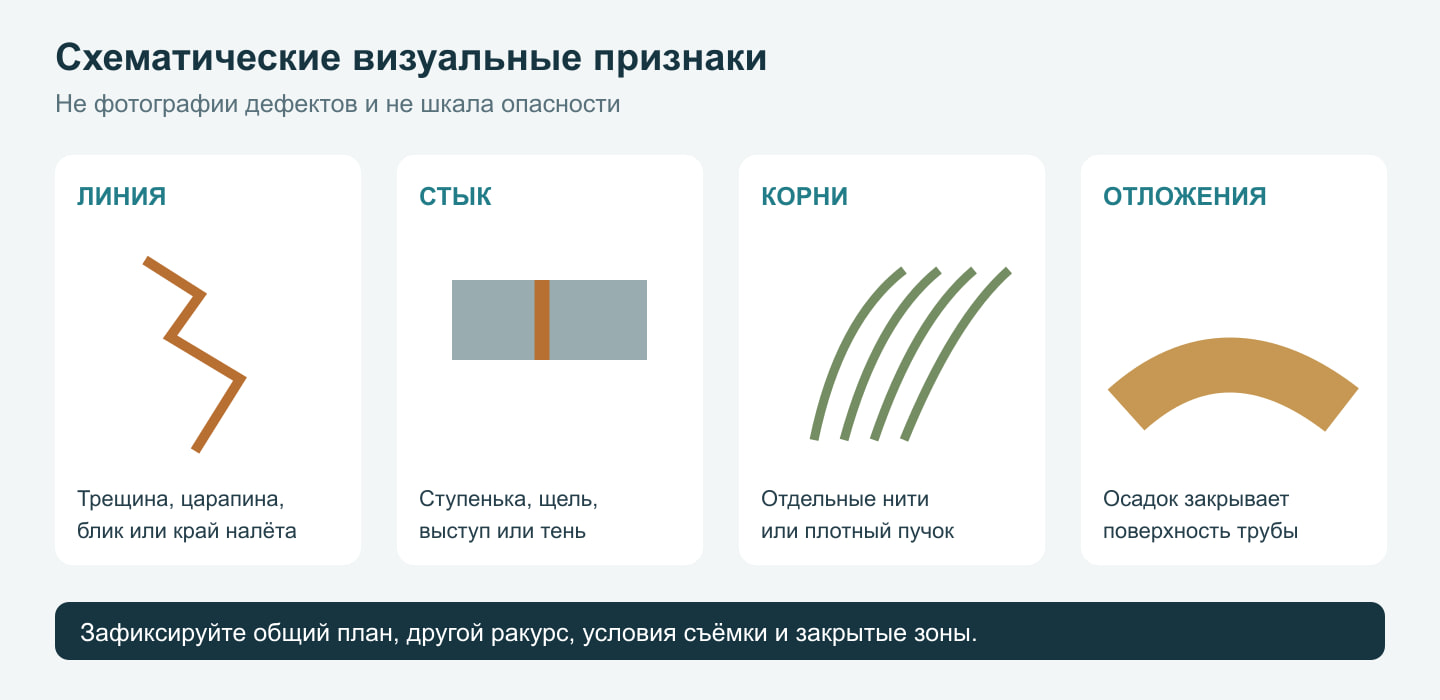

На записи могут быть видны линии, стыки, корни, отложения и изменение формы прохода. Для каждого наблюдения сохраните общий план, крупный кадр, положение участка и ограничения обзора. Так материал будет полезен для оценки и планирования работ.

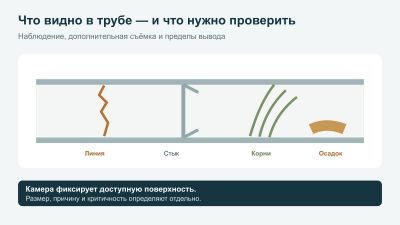

Что показывает телеинспекция
Камера фиксирует освещённую поверхность трубы. На качество изображения влияют ракурс, подсветка, вода, загрязнение объектива и положение головки. Отложения или препятствия могут закрыть часть стенки.
В отчёте разделяйте наблюдение, предварительную интерпретацию и техническое заключение. Например, «линейный след на стенке, часть участка закрыта осадком» описывает кадр точнее, чем неподтверждённый диагноз.
Обычная телеинспекция не измеряет толщину стенки, глубину трещины, герметичность стыка или остаточную прочность трубы. Показание счётчика кабеля помогает вернуться к участку, но не является координатой дефекта на поверхности.
На что обратить внимание в кадре
| Наблюдение | Что снять дополнительно | Чего нельзя заключить только по видео |
|---|---|---|
| Линия или полоска на стенке | Общий план, крупный кадр, другой ракурс и освещение | Что это точно трещина, а не царапина, налёт или тень |
| Ступенька или щель у стыка | Подход к соединению и обзор с доступных ракурсов | Точную величину смещения и герметичность |
| Корни или волокнистые включения | Форму и протяжённость участка, кадры до и после очистки | Состояние стенки под корнями и точку их проникновения |
| Осадок или нарост | Какую часть стенки он закрывает и что изменилось после прочистки | Состояние поверхности под отложением |
| Изменение формы прохода | Общий вид участка с нескольких положений камеры | Точный размер деформации без специальной методики |
Как отличить признак от помехи
Если линия меняет яркость при повороте головки или изменении подсветки, это может быть блик. Но такая проверка сама по себе не доказывает отсутствие повреждения. Для важного участка повторите осмотр с другого направления, если это позволяет геометрия трубы, и сохраните исходное видео.
Загрязнение защитного стекла может оставаться в одной части изображения при движении камеры. Волокно перед объективом способно двигаться относительно стенки, а край отложения — менять вид после разрешённой очистки. Эти признаки помогают проверить альтернативные объяснения, но не заменяют диагностику.
Для оценки стыка снимите подход к нему, само соединение и участок после него. Если часть окружности закрыта водой или осадком, обозначьте это ограничение: наблюдение с одного ракурса нельзя распространять на всю окружность.

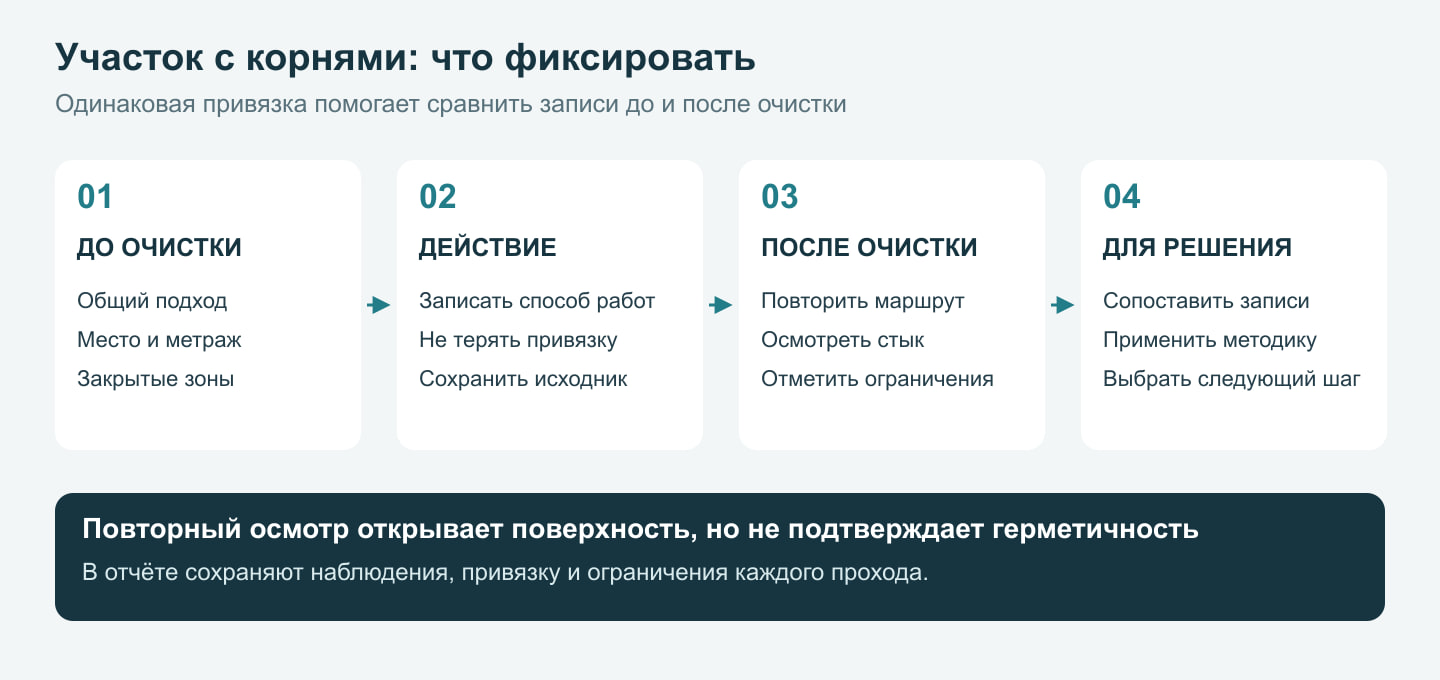

Корни: осмотр до и после очистки
Корни могут выглядеть как отдельные нити, пучок или плотная волокнистая масса. Они задерживают мусор и ограничивают проход, но закрывают поверхность трубы. Если точку проникновения не видно, так и укажите: «корни у соединения, место входа не просматривается».
Повторный осмотр после удаления корней помогает увидеть ранее закрытые части стенки. По возможности используйте тот же ввод, направление и ориентиры. Обозначьте файлы как «до» и «после», добавьте дату и идентификатор участка.
Что записать в журнале
| Поле | Пример | Зачем фиксировать |
|---|---|---|
| Идентификатор | D-04 | Связать видео, кадры и заметки |
| Участок и направление | Колодец K-2 → K-3 | Не перепутать трассу при повторном осмотре |
| Видео и время | K2-K3, 06:18 | Быстро найти эпизод в исходной записи |
| Счётчик кабеля | 14,7 м от точки ввода у K-2 | Вернуться к зоне; это не координата на поверхности |
| Наблюдение и ограничения | Корни у стыка, нижняя часть закрыта водой | Отделить видимое от того, что осталось вне обзора |
Если требуется найти участок с поверхности, применяют совместимый передатчик и локатор. Счётчик показывает поданную длину кабеля, а не горизонтальное расстояние или глубину трубы.
Какая камера поможет собрать материал
Для локальных обследований можно рассмотреть WOPSON HD1-C23ABH с кабелем 30 м: компактная прямая головка подходит для общего прохода, а система записывает фото и видео. Чтобы осмотреть участок с нескольких направлений в трубе с достаточным проходом, подойдёт WOPSON B5-C50PT с поворотной головкой 50 мм и кабелем 120 м.
Модель выбирают по диаметру трубы, поворотам и длине трассы. Один ракурс может не показать всю окружность, а скрытая отложениями поверхность останется вне обзора. Технический вывод делайте по заданию и применимой методике, а в отчёте сохраняйте исходное видео, привязку и ограничения осмотра.
